Кабель Nelson для подогрева емкостей

Подогрев емкостей

Нагревательные кабели Nelson применяются для защиты от замерзания, компенсации потерь тепла через теплоизоляцию и поддержания необходимой температуры и вязкости вещества в емкостях.

При расчетах необходимо учитывать множество параметров, таких как температура продукта, температура наружного воздуха, скорость ветра, форма емкости, как она расположена, количество и тип опор, степень наполнения и т.п.

Расчет теплопотерь:

Для расчетов используется программа Renegade, которую можно бесплатно скачать на сайте www.nelsonheaters.com. Но лучше всего заполнить прилагаемые формы запросов и обратиться к местным представителям компании Nelson, которые профессионально выполнят необходимые расчеты.

Для выбора необходимого оборудования нужно вычислить потери тепла для данного резервуара, которые зависят от площади поверхности резервуара, вида и толщины теплоизоляции, минимальной наружной температуры и и температуру продукта, которую необходимо поддерживать.

В простых случаях можно рассчитать потери тепла по следующей формуле:

Где:
Р - потери тепла, Вт
S - площадь поверхности резервуара, м²
Т- разница между температурой в резервуаре и минимальной температурой снаружи, оС

Где:
R - тепловое сопротивление изоляции, м²К/Вт
l - коэффициент теплопроводности теплоизоляции, Вт/мК
H - толщина теплоизоляции, м 1,25 - коэффициент безопасности

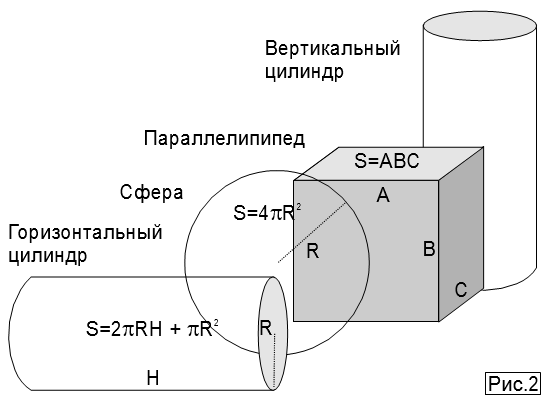

Площадь поверхности емкостей наиболее распространенных форм

Если емкость установлена на фундаменте или опорах, то необходимо учитывать потери тепла через эти конструкции. Также важно учитывать теплосъем через различное дополнительное оборудование - люки, краны, лестницы.

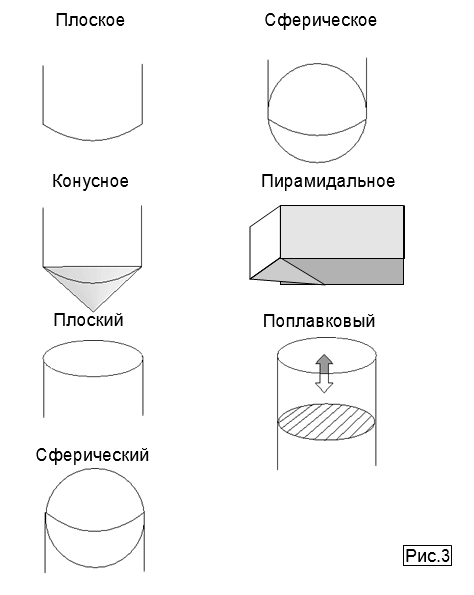

Виды оснований и вершин резервуаров

Крепление нагревательных кабелей

После определения тепловых потерь и выбора подходящего кабеля необходимо составить схему его расположения на емкости.

Место расположения греющих кабелей определяется степенью наполнения резервуара продуктом. Если согласно особенностям технологического процесса емкость наполняется до какого-то уровня, то именно в этой области и следует располагать кабель (рис. 4,5). В случае 100% заполнения кабель нужно равномерно разместить по всей поверхности.

Вводные, выводные фитинги также требуется подогревать .

Для самых распространенных типов емкостей существуют следующие способы крепления кабеля

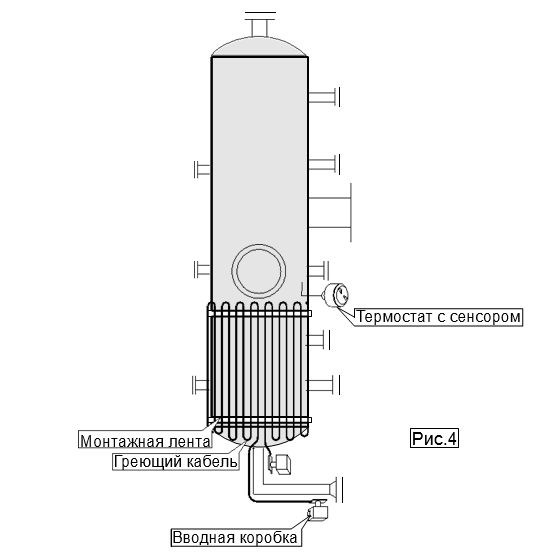

Вертикальный цилиндр (рис. 4).

Перфорированная металлическая монтажная лента

плотно крепится кольцами вокруг цилиндра на области, которую необходимо подогреть. Кабель с определенным шагом змейкой крепится к этой ленте.

Где:
H - шаг укладки кабеля, м
S - площадь обогрева, м²
L - длина кабеля, м

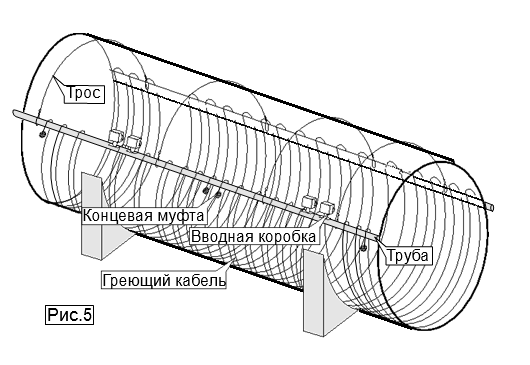

Горизонтальный цилиндр (рис.5)

На боковых поверхностях цилиндра на тросах подвешиваются металлические трубы, к которым крепится греющий кабель, обогревающий нижнюю часть емкости.
