Кабель Nelson для подогрева крыш и водостоков

Кабельная система подогрева крыш и водостоков

Nelson - это простая по своей сути, надежная и экономичная конструкция, построенная на основе саморегулирующихся греющих кабелей Nelson и включающая в себя полный набор комплектующих для монтажа.

Эта система предназначена для обеспечения стока талых вод с крыши и препятствования образованию ледяных наростов на кромке крыши.

Так как существует множество типов крыш и разнообразных кровельных материалов, то для каждого из них требуется свой подход при проектировании системы антиобледенения. Поэтому рекомендуем обращаться в компании, имеющие большой опыт в проведении подобных работ. Неучтенные нюансы могут привести к тому, что система антиобледенения будет работать неэффективно, более того, неправильный расчет потоков талых вод может не только не уменьшить количество сосулек, но даже увеличить его.

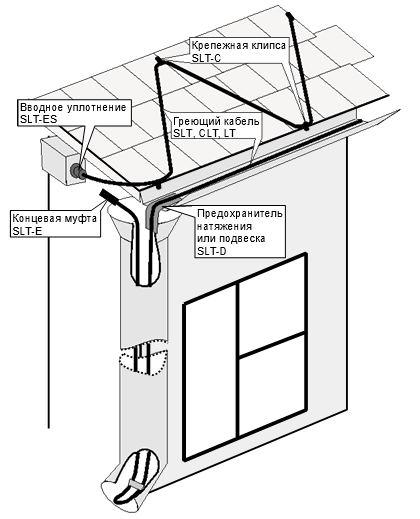

подогрев кровли nelson

Компоненты системы

SLT-ES - вводное уплотнение для ввода кабеля в коробку

SLT-LPS - заделка кабеля с обоих концов и вводное уплотнение

SLT-E - концевая заделка

SLT-P - комплект подключение к сети

SLT-S - комплект сращивания греющих кабелей SLT-C - универсальная крепежная клипса

SLT-D - подвеска кабеля в водостоке AT-50 - клейкая алюминиевая лента

Порядок установки

  1. Определение зон подогрева.
  2. Выбор способов крепления кабеля.
  3. Выбор системы автоматического управления.
  4. В зависимости от количества кабеля, конфигурации подбор электрики, необходимой для работы системы (УЗО, автоматы, коробки и т.п.)

Определение областей укладки кабеля

Главным принципом при определении данных

областей является обеспечение стока талых вод, для чего необходимо проложить кабель в желобах, водосточных трубах, ендовах - местах наиболее вероятного образования наледи.

Общая длина кабеля для систем антиобледенения определяется суммарным количеством составных элементов крыши, которые необходимо обогревать.

Край крыши

расчет кабеля на крыше

Необходимая длина кабеля для выступающих частей крыши (метров кабеля / погонный метр крыши)

расчет кабеля на кровле

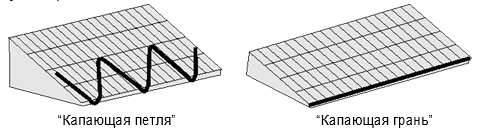

В случае когда на здании нет системы водостоков и желобов для удаления сосулек и ледяных наростов в зависимости от уклона делается либо “капающая грань” (малый уклон) либо “капающая петля” (большой уклон).

установка кабеля на кровле

Если скат крыши достаточно крутой, что велика вероятность схода снега и льда, то необходимо устанавливать систему снегозадержания.

Если такой вероятности нет, то можно ограничиться подогревом только желобов и водостоков.

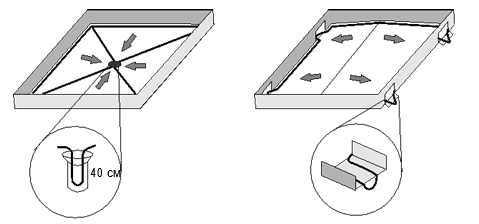

Плоская крыша

кабель на плоской крыше

Греющий кабель укладывается по периметру крыши, и по водосточным граням. Также он заводится во внутреннюю сливную воронку не меньше чем на 40 см, а на внешних лотках делается “капающая петля”.

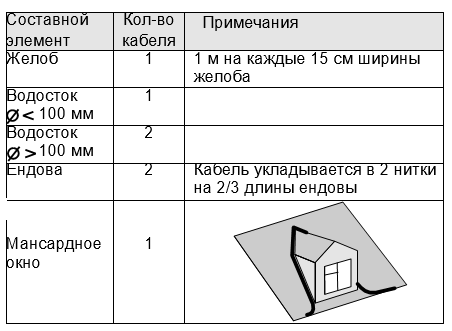

Количество кабеля (м) на метр погонный составного элемента крыши

расчет обогрева кровли

Варианты крепления кабеля

Мягкая кровля

Клипса SLT-C крепится к крыше гвоздем или саморезом, отверстие изолируется силиконом. В случае когда механическое крепление клипсы невозможно используются специально подобранный клей (мастика).



 крепление кабеля на мягкой кровле

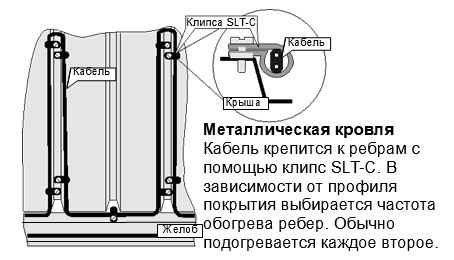

крепление кабеля на металлической кровле

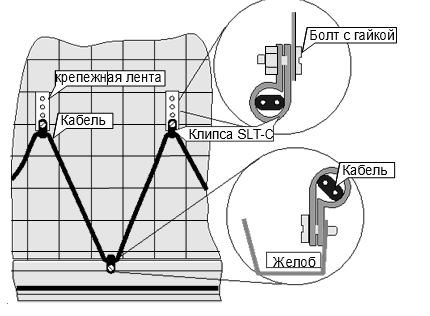

Черепичная крыша

Для крепления кабеля используется перфорированная крепежная лента. На новой крыше лента прибивается в деревянному основанию крыши. Если черепица уже установлена, то лента крепится на клей заходя около 75 мм под предыдущий слой черепицы.

крепление кабеля на черепичной кровле

Плоская крыша

Чтобы не нарушить герметичность покрытия кабель с помощью клипс SLT-C крепится болтом с гайкой к сетке, которая приклеивается к поверхности.

 крепление кабеля на крыше

Кабель в желобе

Обычно кабель к желобу не крепится, но в местах с сильными ветрами кабель можно прикрепить алюминиевой клейкой лентой AT-50.

крепление кабеля в желобе

Кабель в водостоке

Чтобы греющий кабель не повредился в месте входа в водосток он подвешивается в трубе с помощью комплекта SLT-D, который крепится к желобу либо конструкциям крыши.

Возможно использование предохранители натяжения - Г-образной скобы, прикрепленной к желобу, к которой крепится кабель.

Если кабель идет в одну нитку, то конец кабеля нужно загнуть на 50 см наверх и закрепить стяжкой, чтобы лед не смог сорвать концевую муфту.

Если длина водостока более 7 м, то кабель необходимо подвешивать с помощью металлического троса.

крепление кабеля водостокdoc15-13

Дополнительные способы крепления кабеля

Возможны и другие способы крепления кабеля помимо перечисленных выше. Все они должны соответствовать следующим требованиям:

  1. Крепления не должны пережимать или повреждать греющий кабель.
  2. Обладать достаточной прочностью, чтобы удержать кабель при любой снежной и ледяной нагрузке.
  3. Не требуют крепления непосредственно кабеля с помощью клея, мастики, т.к. наружная оболочка кабеля не всегда обеспечивает достаточно прочное сцепление с данными веществами. Сам кабель должен крепиться механически.

Система автоматического управления

Саморегулирующиеся кабели Nelson могут работать и без автоматического управления. Они сами будут регулировать свою мощность в зависимости от температуры наружного воздуха и наличия осадков. Однако для большей эффективности и экономичности работы системы антиобледенения рекомендуем применять специальные терморегуляторы.

SA-1 (Easy Heat) - выносной термостат со встроенными датчиками влажности и температуры.

ETR/F-1447 (OJ Electronic) - термостат на DIN-рейку с выносным датчиком температуры. Диапазон регулировки -15....+10 оС

ETO-1550 (OJ Electronic) - термостат на DIN-рейку с выносными датчиками осадков и температуры
